实时的串口数据示波器，找了好几个串口示波器，还是这个visualscope串口示波器比较实用。虽然按照这个格式慢了些，采集速度比较快可以采集一段时间发送完了再采集。实时监测就要较低采样频率。
visualscope精简版是一款功能极其强大的串口调试工具，界面明了，易于使用，若应用于下位机程序开发等工作，将大大提高您的开发效率，成为您必不可缺的开发助手。您可根据需要任意扩大缩小图形，并可保存以备下次分析，或导出供MATLAB分析。同时该程序还具有串口调试助手功能。
串口调试示波器＋高速数据采集
本程序在相应硬件（如USB转TTL，高速RS232等）支持下能够进行串口高速数据采集，并使数据在PC机上实时图形显示。
正常操作时，点击RUN按钮，打开串口接收功能，软件将从串口接收到的数据实时图形化显示。

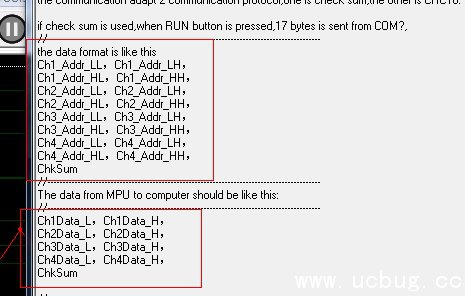

下位机只要按照如下格式通过串口向上发送数据，上位机即可将接收到的数据显示成为波形。
Ch1Data_L，Ch1Data_H，
Ch2Data_L，Ch2Data_H，
Ch3Data_L，Ch3Data_H，
Ch4Data_L，Ch4Data_H，
CRC16_L，CRC16_H
下位机每次发送10个BYTE的数据，其中包含4组通道的数据（每通道1个WORD，均处理为有符号数）和校验码CRC16，注意数据格式为低位在前，高位在后。当下位机持续向上位机发送满足要求的数据时，软件则会将收到的数据显示为4条曲线。
z于图形的操作，可以打开执行文件所在目录的sample.dat观看一下效果。每个按钮上都有提示。您可根据需要任意扩大缩小图形，并可保存以备下次分析，或导出供MATLAB分析。同时该程序还具有串口调试助手功能。
这是一款功能极其强大的串口调试工具，界面明了，易于使用，若应用于下位机程序开发等工作，将大大提高您的开发效率，成为您必不可缺的开发助手。
附件为试用版本，波特率为9600bit/s。
Visualscope 使用指南
1.如果打不开可能是兼容性问题，把兼容性改为95在运行
右键点击属性，兼容性，点击“以兼容模式运行这个程序”，windows 95.
2.COM选COM1
